Горизонтальные напорные корпуса
Проектируем и изготавливаем горизонтальные FRP-корпуса для напорных фильтров, когда объекту нужны большие расходы, низкая высота обвязки и удобный сервисный доступ. Конструкцию рассчитываем под рабочее давление, фильтрующую загрузку, промывку и ограничения площадки.
до 10,5 бар
Рабочее давление
800-2600 мм
Диаметр обечайки
по ТЗ
Длина корпуса
Варианты распределительной системы
Подбираем внутреннюю схему под тип загрузки, гидравлику и сервисную логику на объекте.
Лучевая система
Коллекторные лучи для равномерного распределения потока и стабильной промывки загрузки.
Что настраивается под проект
- Длина корпуса, диаметр, толщина стенки и расчетная схема опор.
- Патрубки входа, выхода, промывки, дренажа и воздухоотвода.
- Люки загрузки и ревизии для доступа к внутренним узлам.
- Внутренние распределительные устройства под загрузку и расход.
- Материал внутреннего слоя под воду, соли, реагенты или агрессивную среду.
Компоновка
Что учитываем в горизонтальной компоновке
В горизонтальных фильтрах важно сохранить большую площадь фильтрации, стабильное давление в линии и удобное обслуживание без лишней разборки.
Равномерная гидравлика
Подбираем дренажно-распределительную схему, чтобы поток проходил через загрузку без застойных зон и локального выноса материала.
Сервис на площадке
Закладываем люки, опоры, патрубки и дренажи так, чтобы корпус было удобно загружать, промывать и обслуживать в существующей обвязке.
Преимущества
Преимущества горизонтального исполнения
Горизонтальный корпус используют там, где нужно получить большую площадь фильтрации и вписать оборудование в площадку с ограничением по высоте.
Большой расход
Увеличенная площадь фильтрации помогает работать с крупными потоками без установки нескольких вертикальных фильтров.
Низкая высота
Корпус проще разместить под перекрытиями, на модульных рамах и в помещениях, где вертикальная колонна не проходит по габариту.
FRP вместо металла
Стеклопластик снижает массу, устойчив к коррозии и не требует регулярной окраски, что важно для водоподготовки и промышленных сред.
Характеристики
Техническая матрица горизонтального корпуса
Базовые параметры уточняются под расход, загрузку, промывку и ограничения объекта.
| Параметр | Базовое исполнение | Расширенное исполнение | По ТЗ заказчика |
|---|---|---|---|
| Назначение | Осветлительные и сорбционные фильтры | Крупные потоки технической воды | Промышленная фильтрация по ТЗ |
| Рабочее давление | до 6 бар | до 10,5 бар | индивидуальный расчет |
| Диаметр | 800-1400 мм | 800-2600 мм | индивидуальный расчет габаритов |
| Внутренние устройства | Коллекторная схема | Дренаж и промывка под загрузку | Индивидуальная гидравлическая схема |
| Документация | Паспорт изделия | Паспорт + протокол испытаний | 3D-модель + комплект КД |
Визуальные материалы
Визуальные материалы по корпусу
Основные изображения для подбора горизонтального напорного корпуса: общий вид, боковая компоновка и разрез.

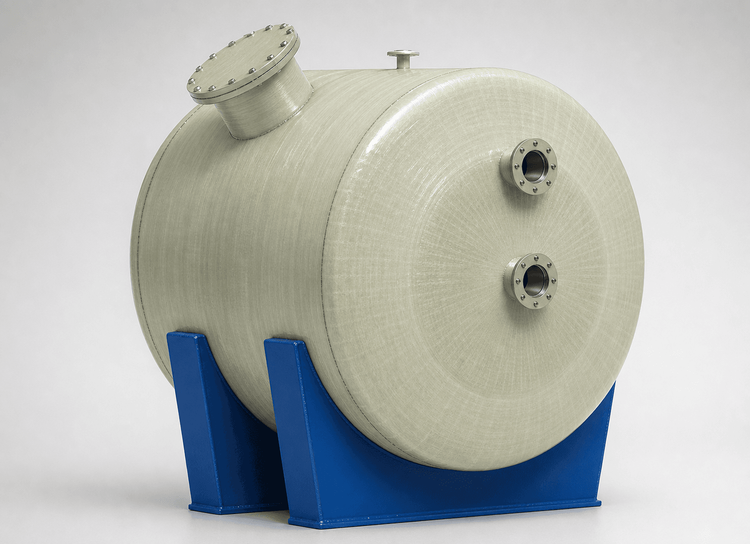

Общий вид
Горизонтальный корпус на опорах с торцевыми элементами и узлами подключения.
Вид сбоку
Показывает посадку корпуса, расположение опор и общую логику подключения.
Разрез корпуса
Помогает согласовать внутренние устройства, слой загрузки, промывку и зоны обслуживания.
Процесс
Как запускаем проект горизонтального корпуса
Работу ведем от ограничений площадки и гидравлики к конструкции корпуса, внутренним узлам и комплекту документов.
01
Фиксируем габариты
Уточняем место установки, ограничения по высоте, длине и доступу для обслуживания.
02
Считаем гидравлику
Согласуем расход, тип загрузки, промывку, дренаж и распределение потока внутри корпуса.
03
Проектируем узлы
Размещаем патрубки, люки, опоры и внутренние элементы под схему обвязки заказчика.
04
Производство и отгрузка
Изготавливаем корпус, проводим контроль качества и готовим комплект документов для объекта.
