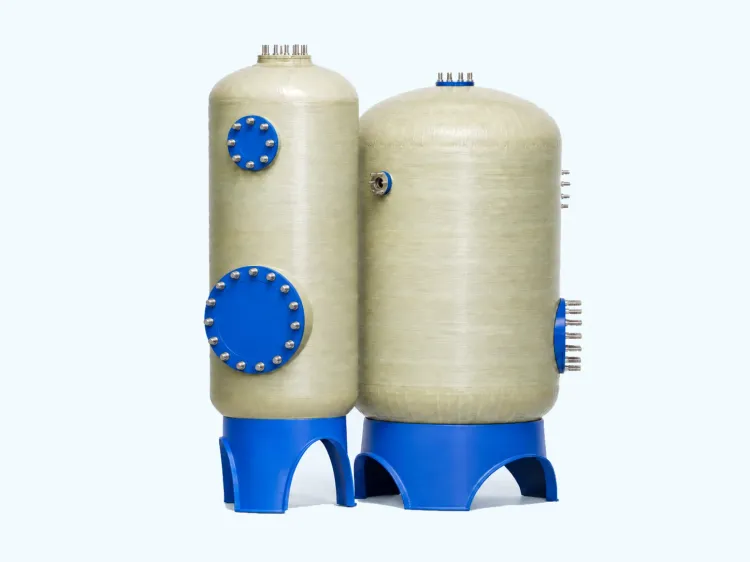

Нестандартные корпуса из стеклопластика (ФОВ, ФИП)
Проектируем и изготавливаем корпуса по техническому заданию заказчика для систем водоподготовки, химводоочистки, сточных и агрессивных сред. Подбираем конструкцию под давление, температуру, состав среды и схему подключения. Аналог металлических ФОВ и ФИП. Стеклопластиковые ФОВ объединяет в себе все преимущества стеклопластиковых и нержавеющих ФОВ,
до 10,5 бар
рабочее давление
Ø 600-2600 мм
диаметр корпуса
H 500-4000 мм
высота корпуса
Лучевая система
Коллекторные лучи для равномерного распределения потока и стабильной промывки загрузки.
Ложное дно
Решение для крупных диаметров и сложных загрузок, когда важны устойчивый поток и сервисный доступ.
Что можно кастомизировать
- Вертикальное и горизонтальное исполнение.
- Расположение патрубков, люков, дренажей и опор.
- Фланцы 140-330 мм, резьбовые и комбинированные узлы.
- Смолы: эпоксидные и винилэфирные, барьерные слои.
- Исполнения для морской воды, солей, кислот и щелочей.
Преимущества стеклопластиковых ФОВ
Техническая матрица исполнения
| Параметр | Базовое исполнение | Расширенное исполнение | По ТЗ заказчика |
|---|---|---|---|
| Назначение | ФОВ / ФИП для водоподготовки | Химводоочистка, сточные воды | Пищевые, морские, агрессивные среды |
| Рабочее давление | до 6 бар | до 10,5 бар | индивидуальный расчет |
| Диаметр | 600-1400 мм | 1400-2600 мм | нестандартные размеры |
| Распределительная система | ПВХ, 0,5 мм | Лучевая, 0,25 мм | Ложное дно, коллекторные схемы |
| Документация | Паспорт изделия | Паспорт + протокол испытаний | 3D-модель + комплект КД |
Галерея реализованных корпусов

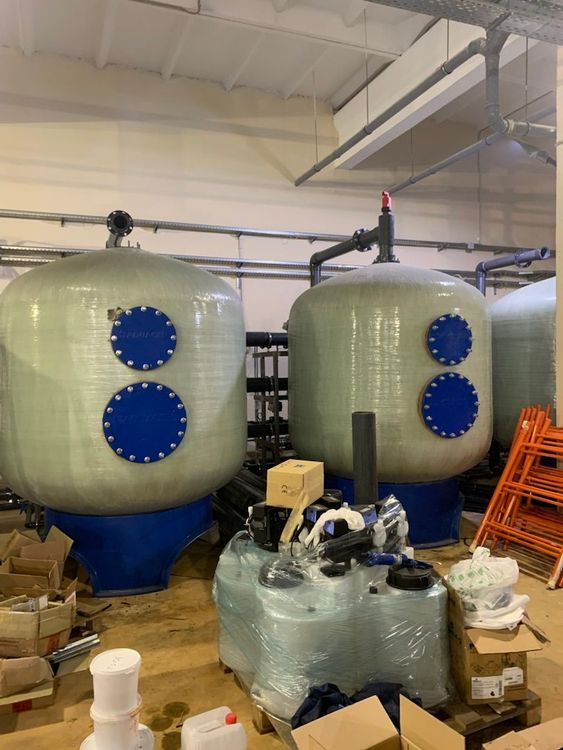

Производственный пример
Нестандартное исполнение корпуса для промышленной фильтрации с усиленной компоновкой узлов.

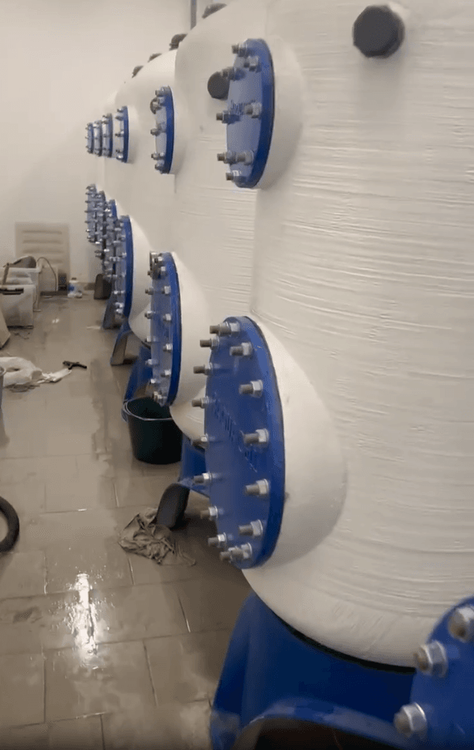

Индивидуальная компоновка
Проектное решение с адаптацией под ограничения площадки и схему обвязки.

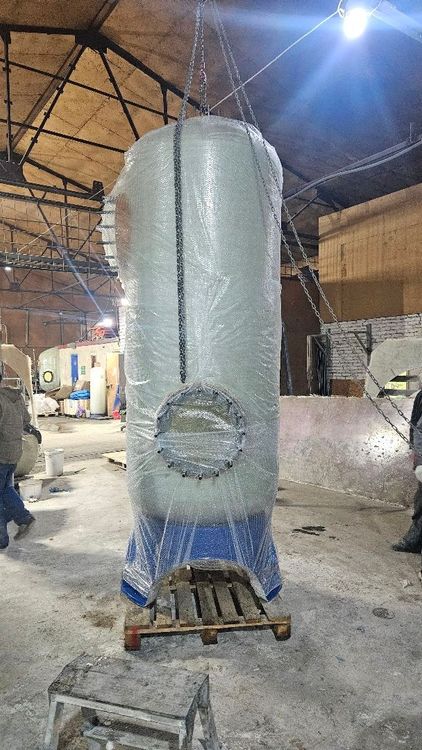

Рабочий контур
Корпус в составе действующей технологической линии на этапе пусконаладки.
Нестандартные условия
Вариант исполнения для объекта с нетипичными рабочими параметрами и требованиями к среде.
Адаптация под ТЗ
Инженерная настройка корпуса под требования заказчика по патрубкам, люкам и арматуре.
