Корпус фильтра AS 3672/2-4/OB
Корпус фильтра AS 3672/2-4/OB - стеклопластиковый напорный корпус AQUACELL серии Standart 1 для систем водоподготовки. Диаметр корпуса 939 мм. Высота на подставке 1860 мм. Подключение верх / низ: 4"-8UN / 4"-8UN. Основание: Круглая FRP. Параметры уточняются при запросе КП.
Корпус фильтра AS 3672/2-4/OB
1860 ?? / 980 ?
53181 руб.
36 x 72
Типоразмер
AS 3672/2-4/OB
Артикул
939 мм
Диаметр корпуса
1860 мм
Высота на подставке
980 л
Объем корпуса
4"-8UN / 4"-8UN
Подключение верх / низ
Корпус фильтра AS 3672/2-4/OB
- Типоразмер корпуса и артикул: AS 3672/2-4/OB
- Диаметр корпуса, мм: 939
- Высота корпуса на подставке, мм: 1860
- Диаметр лейнера, мм: 930
- Высота корпуса без подставки (H лейнера), мм: 1800
- Диаметр подставки внешний, мм: 811
- Подключение верх: 4"-8UN
- Подключение низ: 4"-8UN
- Подставка: Круглая FRP
- Объем, л: 980
- Масса, кг: 89
Параметры
Паспортные данные AS 3672/2-4/OB
Основные размеры и подключения корпуса AS 3672/2-4/OB из таблицы корпусов AQUACELL.
| Параметр | Значение |
|---|---|
| Серия | Standart 1 |
| Диаметр корпуса | 939 мм |
| Высота на подставке | 1860 мм |
| Диаметр лайнера | 930 мм |
| Высота лайнера | 1800 мм |
| Объем корпуса | 980 л |
| Масса | 89 кг |
| Подключение верх | 4"-8UN |
| Подключение низ | 4"-8UN |
| Основание | Круглая FRP |
Конструкция

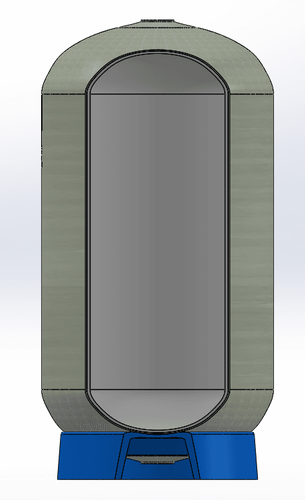

Конструкция корпуса AS 3672/2-4/OB
Стеклопластиковый корпус AS 3672/2-4/OB с внутренним LLDPE-лайнером и внешней силовой FRP-намоткой.
Верхнее подключение
4"-8UN
Посадка под управляющий или распределительный узел.
Нижнее подключение
4"-8UN
нижнее подключение обвязки системы водоочистки
Внутренний слой
LLDPE-лайнер
Внутренняя оболочка отвечает за герметичность корпуса.
Внешний слой
FRP-намотка
Стеклоровинг с эпоксидным связующим формирует силовую оболочку.
Основание
Круглая FRP
Исполнение основания влияет на монтаж и высоту готового фильтра.
Чертежи и файлы
Документация
Паспорта, чертежи и CAD-файлы корпуса AS 3672/2-4/OB доступны из карточки связанной модификации.
Монтаж
Перед установкой корпуса AS 3672/2-4/OB
Короткий чек-лист для безопасной установки корпуса в составе напорного фильтра.
Проверить габариты узла
Сверьте 36 x 72, высоту 1860 мм, диаметр 939 мм и фактический запас места для обслуживания корпуса AS 3672/2-4/OB.
Габариты
Подготовить основание
Установите корпус на O-Base по уровню; площадка должна выдерживать вес корпуса, воды, загрузки и обвязки без просадки.
O-Base
Собрать резьбовую обвязку
Подготовьте переходы и уплотнение для 4"-8UN / 4"-8UN; не передавайте на горловины изгибающие усилия от труб.
Резьба
Согласовать загрузку
Проверьте распределительную систему, дренажный узел, объем корпуса 980 л и свободное пространство под расширение слоя.
Загрузка
Запускать плавно
Заполняйте корпус водой без гидроудара, удалите воздух, проверьте герметичность подключений и выполните первую промывку по режиму загрузки.
Пуск
Для корпуса 36 x 72 проверьте компоновку фильтра до монтажа
- Высота на подставке 1860 мм, диаметр 939 мм; заранее согласуйте маршрут заноса, такелаж и место для маневра вокруг корпуса.
- Масса пустого корпуса 89 кг; после заполнения водой и загрузкой нагрузка на площадку существенно возрастет.
- Основание O-Base должно стоять на ровной несущей поверхности без перекоса и точечных нагрузок.
- Резьбовые подключения 4"-8UN / 4"-8UN собирайте без перекоса и чрезмерной затяжки; нагрузку трубопроводов снимайте отдельными опорами.
- Перед запуском проверьте расход обратной промывки, дренаж и свободный объем под расширение фильтрующего слоя.
Совместимые дистрибьюторы
Дистрибьюторы
данные распределительные системы совместимы с корпусом 3672
