Корпус фильтра AS 4272/2-FL/TB
AS 4272/2-FL/TB — стеклопластиковый напорный корпус AQUACELL типоразмера 42 x 72 для промышленных засыпных фильтров водоподготовки. Корпус диаметром 1078 мм и высотой 2350 мм рассчитан на объем 1493 л, верхнее и нижнее фланцевое подключение FL 6" и установку на трипод FRP. Модель применяют, когда нужен высокий слой загрузки при более компактном диаметре фильтра.
Корпус фильтра AS 4272/2-FL/TB
2350 ?? / 1493 ?
90997 руб.
42 x 72
Типоразмер
AS 4272/2-FL/TB
Артикул
1078 мм
Диаметр корпуса
2350 мм
Высота на подставке
1493 л
Объем корпуса
FL 6" / FL 6"
Подключение верх / низ
Корпус фильтра AS 4272/2-FL/TB
- Типоразмер корпуса и артикул: AS 4272/2-FL/TB
- Диаметр корпуса, мм: 1078
- Высота корпуса на подставке, мм: 2350
- Диаметр лейнера, мм: 1068
- Высота корпуса без подставки (H лейнера), мм: 2070
- Диаметр подставки внешний, мм: 1140
- Высота от пола до заглушки, мм: 270
- Подключение верх: FL 6"
- Подключение низ: FL 6"
- Подставка: Трипод FRP
- Объем, л: 1493
- Масса, кг: 163
Параметры
Паспортные данные AS 4272/2-FL/TB
Основные размеры и подключения корпуса AS 4272/2-FL/TB из таблицы корпусов AQUACELL.
| Параметр | Значение |
|---|---|
| Серия | Standart 1 |
| Диаметр корпуса | 1078 мм |
| Высота на подставке | 2350 мм |
| Диаметр лайнера | 1068 мм |
| Высота лайнера | 2070 мм |
| Объем корпуса | 1493 л |
| Масса | 163 кг |
| Подключение верх | FL 6" |
| Подключение низ | FL 6" |
| Основание | Трипод FRP |
Конструкция

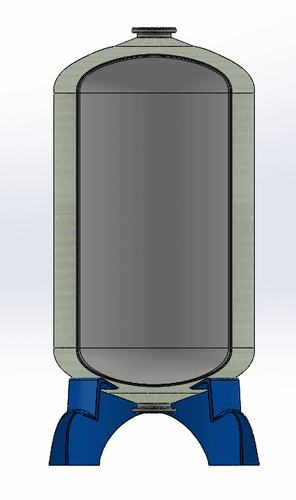

Конструкция корпуса AS 4272/2-FL/TB
Стеклопластиковый корпус AS 4272/2-FL/TB с внутренним HDPE-лайнером и внешней силовой FRP-намоткой.
Верхнее подключение
FL 6"
Посадка под управляющий или распределительный узел.
Внутренний слой
LLDPE-лайнер
Внутренняя оболочка отвечает за герметичность корпуса.
Внешний слой
FRP-намотка
Стеклоровинг с эпоксидным связующим формирует силовую оболочку.
Основание
Трипод FRP
Исполнение основания влияет на монтаж и высоту готового фильтра.
Чертежи и файлы
Документация
Паспорта, чертежи и CAD-файлы корпуса AS 4272/2-FL/TB доступны из карточки связанной модификации.
Монтаж
Перед установкой корпуса AS 4272/2-FL/TB
Короткий чек-лист для безопасной установки корпуса в составе напорного фильтра.
Проверить место установки
Сверьте высоту 2350 мм, диаметр 1078 мм, проходы для заноса корпуса и доступ к верхнему и нижнему фланцам.
Габариты
Подготовить основание
Трипод FRP должен стоять на ровной несущей площадке без перекоса, точечных нагрузок и опирания корпуса на трубопровод.
Опора
Собрать обвязку FL 6"
Подберите ответные фланцы, прокладки и крепеж; перед затяжкой совместите оси, чтобы не нагружать горловины корпуса.
Фланцы
Проверить внутреннюю комплектацию
Согласуйте распределительную систему, дренажный узел, объем загрузки 1493 л и свободное пространство под расширение слоя.
Загрузка
Запускать без гидроудара
Заполняйте корпус плавно, удалите воздух, проверьте протечки на фланцах и выполните первую промывку по режиму загрузки.
Пуск
Для корпуса 42 x 72 заранее проверьте монтажную зону
- Высота корпуса на подставке 2350 мм; оставьте сервисный доступ сверху для распределительного узла и загрузки материала.
- Масса пустого корпуса 163 кг, рабочий фильтр будет значительно тяжелее из-за воды и фильтрующей загрузки.
- Верхнее и нижнее подключение FL 6" не должны нести вес трубопроводов; обвязку нужно закрепить на собственных опорах.
- Перед запуском убедитесь, что расход обратной промывки соответствует загрузке и не превышает допустимый режим системы.
