Корпус фильтра AS 6386/2-FL/TB
AS 6386/2-FL/TB — стеклопластиковый напорный корпус AQUACELL типоразмера 6386 для засыпных фильтров промышленной водоподготовки. Корпус применяется в системах осветления, обезжелезивания, умягчения и сорбционной очистки воды. Для проекта доступны технические параметры, документация, подбор загрузки и расчет КП.
Корпус фильтра AS 6386/2-FL/TB
2380 мм / 3295 л
175529 руб.
6386 / 63 x 86
Типоразмер
AS 6386/2-FL/TB
Артикул
1670 мм
Диаметр корпуса
2380 мм
Высота на подставке
FL 6" / FL 6"
Подключение верх / низ
Трипод FRP
Основание
10,5 бар
Макс. давление
Корпус фильтра AS 6386/2-FL/TB
- Типоразмер корпуса и артикул: AS 6386/2-FL/TB
- Диаметр корпуса, мм: 1670
- Высота корпуса на подставке, мм: 2380
- Диаметр лейнера, мм: 1660
- Высота корпуса без подставки (H лейнера), мм: 2150
- Диаметр подставки внешний, мм: 1645
- Высота от пола до заглушки, мм: 290
- Подключение верх: FL 6"
- Подключение низ: FL 6"
- Подставка: Трипод FRP
- Объем, л: 3295
- Масса, кг: 318
Параметры
Общие паспортные данные корпуса AS 6386
Паспортные параметры стеклопластикового напорного корпуса AS 6386/2-FL/TB серии Standart с верхним и нижним фланцевым подключением FL 6". Корпус предназначен для крупных промышленных систем водоподготовки, где важны большой диаметр, сервисный доступ и устойчивое трипод-основание.
| Параметр | Значение | Инженерный комментарий |
|---|---|---|
| Серия | Standart | Серийный стеклопластиковый корпус AQUACELL для промышленных фильтров. |
| Максимальное рабочее давление | 10,5 бар | Паспортный предел для корпусов серии Standart. |
| Максимальный вакуум | 2,03" Hg / 51,56 мм рт. ст. | Для защиты корпуса требуется вакуумный клапан с подходящей пропускной способностью. |
| Температура воды | +34...+149 °F / +1...+65 °C | Не использовать на горячей воде и за пределами паспортного диапазона. |
| Диаметр корпуса | 1670 мм | Типоразмер 63 дюйма для промышленных систем водоподготовки. |
| Высота на подставке | 2380 мм | Учитывать высоту помещения, фланцевый узел и сервисный доступ. |
| Диаметр лайнера | 1660 мм | Внутренняя геометрия для расчета загрузки и распределительных систем. |
| Высота лайнера | 2150 мм | Рабочая высота внутренней оболочки. |
| Объем корпуса | уточняется | В таблице исходных данных объем не указан, требуется уточнение перед расчетом загрузки. |
| Подключение верх / низ | FL 6" / FL 6" | Фланцевое подключение для промышленной обвязки. |
| Высота от пола до нижней крышки | 290 мм | Важный размер для обвязки нижнего фланца и обслуживания. |
| Основание | Трипод FRP | Трипод FRP для установки крупногабаритного корпуса. |
| Материал лайнера | HDPE | Внутренняя бесшовная оболочка корпуса. |
| Силовая оболочка | стеклоровинг + эпоксидное связующее | FRP-слой воспринимает рабочее давление. |
Модификация
Размеры и подключение AS 6386/2-FL/TB
AS 6386/2-FL/TB относится к крупным корпусам диаметром 63 дюйма. В отличие от более низкого 6367, модель 6386 имеет высоту 2380 мм и увеличенную высоту лайнера 2150 мм.
Сравнение типоразмеров напорных корпусов 63х67 и 63х86
| Артикул | Типоразмер | D, мм | H, мм | H лайнера, мм | Верх | Низ | Высота от пола до крышки | Основание |
|---|---|---|---|---|---|---|---|---|
| Корпус фильтра AS 6367/2-FL/TB | 63 x 67 | 1670 | 2040 | None | FL 6" | FL 6" | 290 мм | Трипод FRP |
| Корпус фильтра AS 6386/2-FL/TB | 63 x 86 | 1670 | 2380 | 2150 | FL 6" | FL 6" | 290 мм | Трипод FRP |
Конструкция
Конструкция корпуса AS 6386
На фото показан промышленный стеклопластиковый корпус AS 6386 на трипод-основании. Корпус выполнен с внутренним LLDPE-лайнером и внешней силовой FRP-намоткой.
Верхний фланец
FL 6"
Фланцевое подключение для промышленной обвязки.
Внутренний слой
LLDPE-лайнер
Внутренняя оболочка из линейного полиэтилена низкой плотности.
Внешний слой
FRP-намотка
Стеклоровинг с эпоксидным связующим формирует силовую оболочку.
Основание
Трипод FRP
Опора рассчитана на установку крупногабаритного вертикального корпуса.
Чертежи и файлы
Документация
Паспорт, габаритный PDF, DWG-чертеж и CAD-файлы 3MF, STEP и SLDPRT для корпуса AS 6386 доступны для скачивания из карточки модификации.
pdf
Технический паспорт AS6386 / AS6367
Технический паспорт корпусов AS6386 и AS6367 AQUACELL.
pdf
Габаритный чертеж PDF
Габаритный чертеж корпуса AS 6386.
dwg
Чертеж DWG AS 6386
DWG-чертеж корпуса AS 6386 для CAD-среды.
3mf
3MF AS 6386
3MF-модель корпуса AS 6386.
step
STEP AS 6386
STEP-модель корпуса AS 6386.
sldprt
SLDPRT AS 6386
SLDPRT-модель корпуса AS 6386.
совместимые дистрибьюторы
Распределительные системы для корпусов 6386
Монтаж
Перед установкой корпуса AS 6386
Короткий чек-лист для безопасной установки крупногабаритного промышленного корпуса.
Проверить габариты узла
Сверьте 63 x 86, высоту 2380 мм, диаметр 1670 мм и фактический запас места для обслуживания корпуса AS 6386/2-FL/TB.
Габариты
Подготовить основание
Установите корпус на трипод FRP по уровню; площадка должна выдерживать вес корпуса, воды, загрузки и обвязки без просадки.
Трипод
Собрать фланцевую обвязку
Подберите ответные фланцы, прокладки и крепеж для FL 6" / FL 6"; перед затяжкой совместите оси подключений.
Фланцы
Согласовать загрузку
Проверьте распределительную систему, дренажный узел, объем корпуса и свободное пространство под расширение слоя.
Загрузка
Запускать плавно
Заполняйте корпус водой без гидроудара, удалите воздух, проверьте герметичность подключений и выполните первую промывку по режиму загрузки.
Пуск
Для корпуса 63 x 86 проверьте компоновку фильтра до монтажа
- Высота на подставке 2380 мм, диаметр 1670 мм; заранее согласуйте маршрут заноса, такелаж и место для маневра вокруг корпуса.
- После заполнения водой и фильтрующей загрузкой нагрузка на площадку существенно возрастет.
- Основание трипод FRP должно стоять на ровной несущей поверхности без перекоса и точечных нагрузок.
- Подключения FL 6" / FL 6" не должны работать как опора трубопровода; закрепите обвязку на независимых кронштейнах.
- Перед запуском согласуйте загрузку, дренажный узел и режим первой промывки перед пуском.
Сравнение
AS 6386 в линейке корпусов диаметром 63 дюйма
Модель AS 6386/2-FL/TB выше корпуса AS 6367/2-FL/TB и рассчитана на больший рабочий объем загрузки при том же диаметре 1670 мм и фланцевых подключениях FL 6" сверху и снизу. Самый большой корпус AS 6396/2-FL/TB используется там, где не достаточно стандартной высоты слоя загрузки.
Корпус 6367
2040 мм
Более низкая модификация диаметром 63 дюйма. для установки в блочно-модульные системы водоподготвоки.
Корпус 6386
2380 мм
Стандартная модификация с высотой 2380 мм.
Корпус 6396
2800 мм
самый высокий корпус в линейке 63х корпусов с увеличенной высотой загрузки.
фотогалерея
Реальные фотографии напорных фильтров 6386

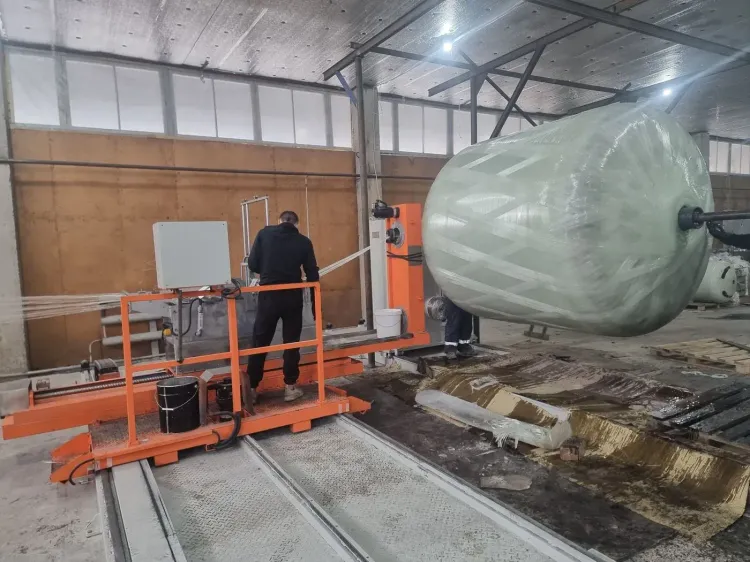

фотографии с производства по изготовлению стеклопластиковых корпусов 6386, а так же фотографии с реальных обьектов.
